架空地線復合光纜（OPGW）在進站門型架處應可靠接地，防止一次線路發生短路時，光纜被感應電壓擊穿而中斷。接地要求如下：

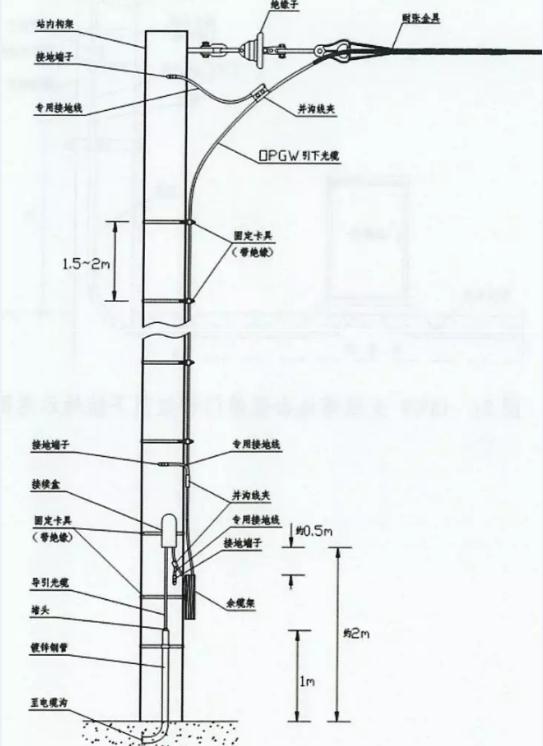

1.架構上接續盒光纜接地方式:應在構架頂端、最下端固定點(余纜前)和光纜末端分別通過匹配的專用接地線與構架進行可靠的電氣連接。余纜架和接續盒與構架間宜來用匹配的固定卡具加絕緣橡膠進行固定。余纜宜用θ1.6mm鍍鋅鐵線固定在余纜架上,捆綁點不應少于4處,余纜和余纜架接觸良好。

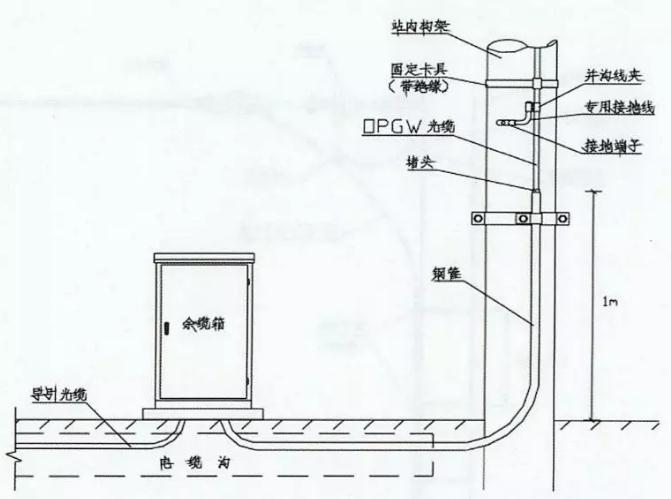

2. 落地接續箱光纜接地方式:應在構架頂端和余纜頭部位置分別通過匹配的專用接地線與構架進行可靠的電氣連接。
3.光纜引下應順直美觀,每隔1.5m-2m安裝一個固定卡具,防止光纜與桿塔發生摩擦。引下光纜與站內構架間宜采用匹配的固定卡具加絕緣橡膠進行固定,與構架構件間距不應小于20mm。
4. OPGW應采用匹配的專用接地線連接至構架接地端子, OPGW側宜采用并溝線夾連接,構架側宜采用螺栓連接,不得焊接。
5.由架上接續盒引下的導引光纜至電纜溝地埋部分穿熱鍍鋅鋼管保護, 鋼管兩端用防火泥做防水封堵。鋼管與站內接地網可靠連接。鋼管直徑不應小于50mm。
6.采用落地余纜箱安裝的光纜由構架引下至電纜溝地埋部分穿熱鍍鋅鋼管保護,并穿絕緣套管進行絕緣,兩端用防火泥做防水封堵。余纜箱、鋼管與站內接地網可靠連接,鋼管直徑不應小于50mm,絕緣套管直徑不應小于35mm,鋼管彎曲半徑不應小于15倍鋼管直徑。接續盒、光纜線盤、箱體之間可靠絕緣。

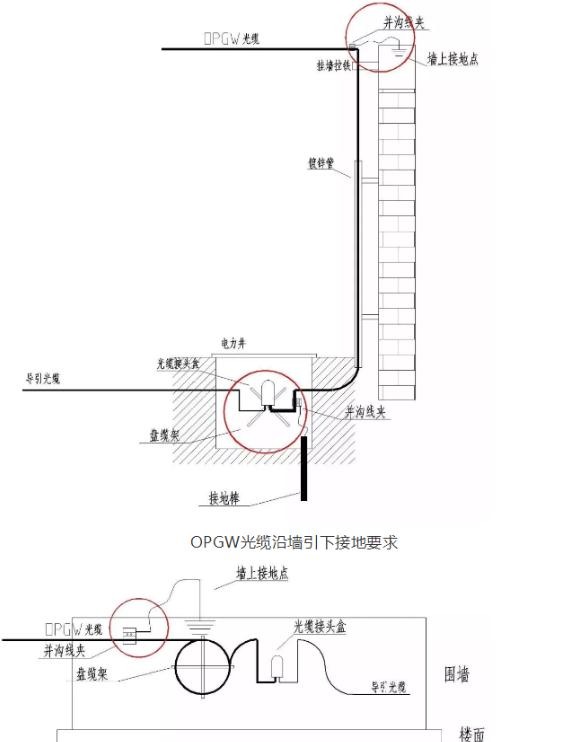

7.OPGW通過墻體引下的，參加下圖方式進行接地。
